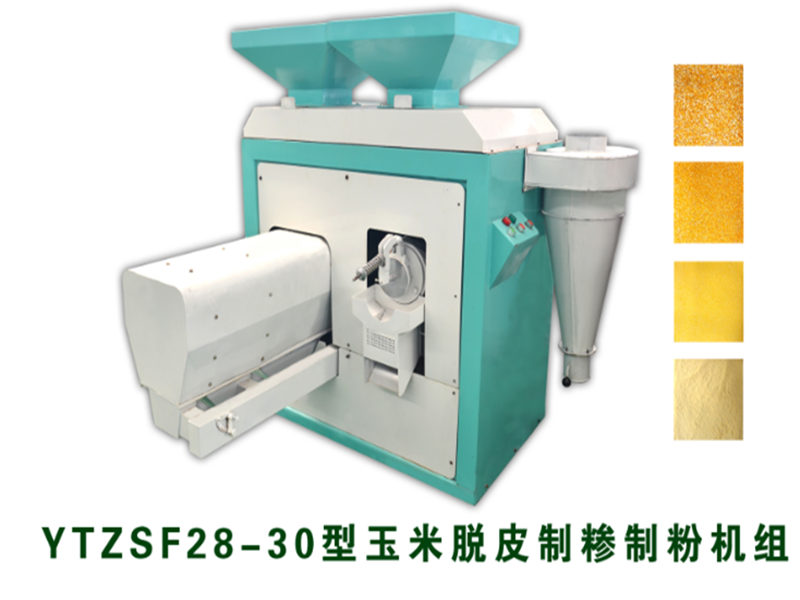

YTZSF28-30玉米脱皮制糁制粉机组 - 用途

   YTZSF28-30脱皮制糁制粉机组是我公司工程技术人员经过数年的实验基础上，特别研制出的新一代玉米精深加工设备。本机集玉米脱皮、抛光、除胚、去黑脐、精糁、分级制粉于一体，一次可生产出抛光物料、中糁物料、小糁物料及粉质物料四个品种。本机不仅适用于玉米脱皮精糁，小麦等杂粮也可以实现脱皮制粉。
   本机主要由：脱皮、喷风、制糁制粉、分级、除尘、传动机构及机架等主要部分组成。
经清理干净的玉米进入脱皮室进行脱皮。玉米在脱皮室内与高速旋转的铁辊之间相互摩擦、玉米杂粮与筛网之间、玉米颗粒与玉米颗粒之间相互摩揉碰撞，破坏了玉米的胚乳、玉米的胚及玉米杂粮的表皮的结合强度，使玉米的皮层、玉米的胚、玉米的根冠及玉米黑脐逐步被碾削擦离，从而达到脱皮的目的。
    玉米脱皮后的玉米仁进入精糁机的制糁制粉室内，在高速旋转的锤片撞击及剪切力的作用下，切断的粒料受离心作用力与筛网相互摩揉，使被切断的玉米颗粒表面鲜亮、外形光滑，小于筛网孔的颗粒被排出机外，大于筛网孔的物料则继续剪切直至通过筛孔。通过筛孔的混合料进入分级筛，进行筛理与分级，分出玉米粉、玉米大糁、玉米中糁。玉米糁在出口处受到吸皮风网的作用，使玉米糁中的微皮、胚、黑脐分离出来，保证玉米糁成品的质量更上档次。
本机一机多用、结构紧凑、高效节能，是广大玉米加工企业和个体玉米，小麦和大米加工用户的理想设备。

本产品执行标准

   GB 50231-98 国家机械安装标准
   JB/T 5060-2006 工艺装备制造与使用管理导则
   GB/T 25231-2010喷风碾米机
   GB 2715 粮食卫生标准
   GB 8196 机械设备防护罩安全要求
   JB/T 5936-91 工程机械机械加件通用技术条件

YTZSF28-30玉米脱皮制糁制粉机组的安装与运输

支座的结构和电机座

1.操作支座属可选择部件。
设备摆放布置，可参考下图制作，但要保证结构坚固、不振动。
单位：mm

2.本设备自带电机安装座，按所采用的电机型号，固定电机座应便于三角带的张紧调节。
因为机器较重，所以需要使用机动叉车(用于施工)。
实施托运过程中要很小心以免损坏到设备底座等部件。

3.水平度的确认
如果机器没有水平放置，它可能不能充分表现出它的期望性能。通过水平调节螺栓、锁紧螺母、地脚螺栓来确保机器的水平。
把机器放置在指定的地方，并且确保它是水平放的。

4.地面的选择
为了安装选择的地面必须足够牢固。

5 维修空间
安装时，要在机器周围留有足够的空间便于维修和观察或者通行。
6 主机和电机的安装
1) 将电机放置于架台或基座上，并用螺栓固定牢固。
2) 调节各自的皮带轮使之处在同一直线上，并用调节螺栓固定。
3) 装上V型皮带并调节好松紧。

7.电机接线(参考)
1) 给电机接线。
要给电机安装电流表和带保险的开关。
2) 电机采用“星-三角”启动接法，应为接线准备一个“星-三角”起动回路。

8.皮糠收集方法
通过吸风风机、旋风分离器收集米糠，每台设备吸风量为8—10m³/min,全压
在0.6~1.0 KPa。除主机，电机、风机、旋风分离器和管道等的设备外，接收装置由用户自
备。

开机准备

警告:关闭电源和断路器，首先调节皮带。
1.皮带张紧度的调节
皮带张力小将引起滑落，而太紧则影响轴承的使用寿命并且在运行中会发生故障
或意外事故。

2.空载运转检查
在机器没有负载时开动电机，然后检查在机器运行中是否有不正常的震动、噪声
和发热现象。

3.抛光辊(磨辊)和筛网的组合
注意:机器出厂时按“标准方式”组合。“标准方式”组合通常适合脱皮和抛光。“特殊方式”组合适合于增加的脱皮。

YTZSF28-30玉米脱皮制糁制粉机组操作说明

警告:为了安全在机器运转中不要打开盖门。

1）开机前必须熟读使用说明书，按照说明书规定认真检查各部位连接紧固情况是否牢固，开机后应观察旋转方向是否正确。
2）不满16岁的未成年人不得独立操作。
3）作业中如发现有异常声音，应立即停车检查。严禁在机器运转的情况下检查保养。

生产流程简介

设备安装后，启动电机空转几分钟。设备运转平稳、无异常声音属正常。正常后可少量试产，当掌握操作技能后，开始正式生产。
1）玉米脱皮：先启动电机，正常运转后，拉开闸门（一般拉开20-30毫米）放流。使用湿法式脱皮法，每百斤玉米拌水6-8斤，拌均匀后（目视玉米表面无明水）“润粮时间：春秋夏季5-6分钟，冬季10-12分钟”，倒入料斗内开始生产。生产时可根据实际情况调整出口端压力手轮。在脱遍时压力可小一点，二遍时压力增大，很终达到皮脱净为目的。角质玉米一遍可脱净，杂交玉米需两遍脱净。压力们的调整起到烘干、脱净、效率高低的作用。接料斗处吸风量调节手柄开度不能过大，否则会把成品玉米仁吸走，而且还会降低脱皮室的进风量，影响成品质量。
2）精糁及筛理分级：把脱净皮的玉米仁倒入精糁料斗，慢慢拉开闸门，使物料流入精糁机内进行精糁，精糁过的混合物料再进入分级筛进行筛理分级。在大、中糁的出口处安装有吸风器，调节吸风器闸板开关大小，可把糁中的残留微皮进一步清理去掉，提高糁的产成品质量。

脱皮制糁制粉机组的维护和检查

1) 不得随意拆下安全保护接地线及设备防护罩。
2) 不得随意加大电机皮带轮，提高设备主轴转速。
3) 在开始生产时要慢慢地打开放粮闸板，不要过猛，以免闷车。
4）每班工作结束时，应将机器内的物料排除干净再停车，以免下次开车时起动困难。
5）工作结束后都应检查主要连接处有无松动现象。如有异常应立即处理。
6）工作中应注意运转部位加注黄油，工作半年后轴承应清洗更换新油。
